35kV olie-nedsænket transformer
Nov 11, 2025
Læg en besked
introduktion af 35kV Oil-Immersed Transformer
Denne serie repræsenterer en ny generation afAC transformere, der leverer lave energitab, reducerede støjniveauer og overlegen driftseffektivitet. Produktets innovative trin-sømdesign eliminerer lokal magnetisk fluxmætning, mens dens forseglede olietank reducerer vedligeholdelsen ved at eliminere eksponering for luft og fugt. Dissekrafttransformatorerer ideelle tilkrafttransformatorstationer, der tilbyder robust spændingsregulering og økonomiske fordele.
Transformatorens belastningstrinkoblere sikrer tilpasningsevne under forskellige driftsforhold, hvilket gør den velegnet til krævende miljøer. Dens overholdelse af internationale standarder garanterer pålidelig ydeevne og langsigtet værdi.
trefaset olie-nedsænket transformerfunktion
Load Tap Changer: Spændingsjusteringsområder på 35±22,5%kV, 38,5±22,5%kV, 35±32,5%kV og 38,5±32,5%kV sikrer stabil udgangsspænding gennem manuelle, elektriske eller automatiske justeringer.
Kernedesign: Fuldt skrånende trin-sømme forbedrer magnetisk fluxfordeling og minimerer ingen-belastningstab, ingen-belastningsstrøm og støj. Den laminerede stålstruktur forbedrer kernens mekaniske integritet.
Olietank: Et forstærket bølgepladedesign øger den mekaniske styrke, reducerer svejsesømme og forbedrer transformatorens ydre æstetik.
Forbedret holdbarhed: Høj-styrke lamineret træstøtter sikrer transformatorkernen og giver pålidelig kortslutningsmodstand- og positioneringsstabilitet.
Oliefyldte transformatorparametre.-
S11 35kV Trefaset olie nedsænket Naturlig luftkøling Dobbelt afvikling af kredsløbshane Udskiftning af distributionstransformator
| Model | Bedømt Kapacitet (kVA) |
Spænding (kV) | Vektor gruppe | Impedans Spænding (%) |
Samlet vægt (t) | Referencedimensioner (mm)L*B*H |
Ingen-belastning Tab (W) |
Lasttab (W) |
| S11-50/35 | 50 | Højspænding HV 35,38.5 ±2×2.5% ±5% Lavspænding LV 0.4 |
Dyn11 Yyn0 |
6.5 | 1.28 | 1400*1000*1800 | 0.16 | 1.2/1.14 |
| S11-100/35 | 100 | 1.67 | 1450*1050*1900 | 0.23 | 2.01/1.91 | |||
| S11-125/35 | 125 | 1.9 | 1500*1100*1900 | 0.27 | 2.37/2.26 | |||
| S11-160/35 | 160 | 2.2 | 1550*1150*1950 | 0.28 | 2.82/2.68 | |||
| S11-200/35 | 200 | 2.4 | 1600*1200*2000 | 0.34 | 3.32/3.16 | |||
| S11-250/35 | 250 | 2.5 | 1700*1600*2100 | 0.4 | 3.95/3.76 | |||
| S11-315/35 | 315 | 2.6 | 1900*1700*2200 | 0.48 | 4.75/4.53 | |||
| S11-400/35 | 400 | 2.8 | 2000*1800*2300 | 0.58 | 5.74/5.47 | |||
| S11-500/35 | 500 | 3 | 2100*1900*2400 | 0.68 | 6.91/6.58 | |||
| S11-630/35 | 630 | 3.3 | 2310*2200*2500 | 0.83 | 7.86 | |||
| S11-800/35 | 800 | 3.8 | 2500*2250*2550 | 0.98 | 9.4 | |||
| S11-1000/35 | 1000 | 4.2 | 2550*2300*2600 | 1.15 | 11.5 | |||
| S11-1250/35 | 1250 | 4.8 | 2680*2400*2700 | 1.4 | 13.9 | |||
| S11-1600/35 | 1600 | 5.7 | 2700*2450*2750 | 1.69 | 16.6 | |||
| S11-2000/35 | 2000 | 6.2 | 2800*2500*2900 | 1.99 | 19.7 | |||
| S11-2500/35 | 2500 | 7.8 | 2850*2650*2950 | 2.36 | 23.2 |
Anvendelser til olietransformere
- Industri- og minevirksomheder
- Renovering af elnet i byer og på landet
- Elektriske transformerstationer
- Transport-, telekommunikations- og forskningsinstitutter
- Vedvarende energiparker, såsom sol- og vindmølleparker
Driftsbetingelser for-olie nedsænket transformator
- Nominel spænding: Mindre end eller lig med 35kV
- Højde: Mindre end eller lig med 1000m
- Omgivelsestemperatur: -25 grader til +40 grader
- Velegnet til indendørs og udendørs installation i industrielle omgivelser
virksomhedsprofil
GNEE TRANSFORMER har en stærk produktionskapacitet og et effektivt marketingteam.
Vores transformatorprodukter omfatter 500kV, 400kV, 330kV, 220kV og 110kV ultra-højspændingstransformatorer, forskellige transformatorer af tørre-type/olienedsænkede transformatorer/transformatorer i amorfe legering på 35kV og derunder, nye energitransformatorer og præfabrikerede transformatorer.
Eksportserier: en--fasetransformator, tre-fasetransformator, cylindrisk transformer, isolationstransformator, styretransformator, spændingsregulator og andre produkter, Og forskellige specifikationer af specielle transformere såsom jordingstransformatorer, bueundertrykkelsesspoler, Bitcoin-transformere, præfabrikerede kabiner, reaktorer, elektriske ovne, transformatorer, marinetransformatorer, el-ovne osv.
GNEE TRANSFORMER har successivt bestået ISO9001, ISO14001, ISO45001, SA8000 systemcertificering. Samtidig har 10kV- og 35KV-niveaufordelingstransformatorer og understationer af bokstype opnået international- IEC-certificering fra Electrotechnical Commission, US UL-certificering, tysk TUV-certificering, EU CE-certificering, hollandsk KEMA-certificering og GOST-certificering. Vores produktsalg dækker det globale marked, herunder 72 lande og regioner som USA, Europa, Canada, Mexico osv.

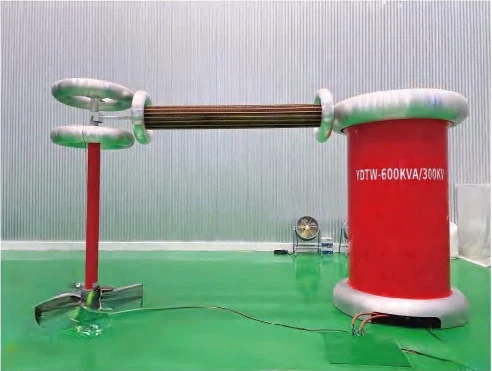

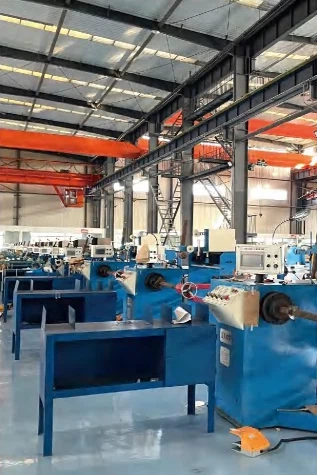

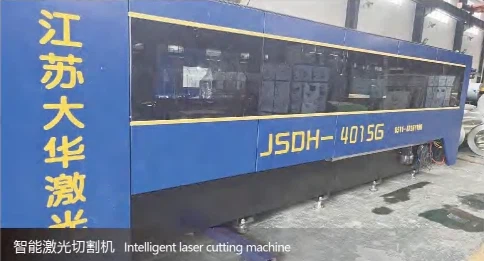

transformer Værkstedsudstyr display
typer af transformatorer fra GNEE
Få Transformer Order-specifikation
GNEE TransformerOrdrespecifikation
|
Når du vælger vores virksomheds produkter, bedes du angive følgende data for bedre at kunne betjene dig. |
||
|
Efterspørger |
||
|
Efterspørger: |
Telefonmetoder: |
Fax: |
|
Projektets tekniske leder: |
Telefonmetoder: |
Postkasse: |
|
Valg af transformatortype |
||
|
□Tør transformer {□SC(B) Epoxyharpiks □SC(B) Ikke-indkapslet} □American Box(ZGS) {□Terminaltype(-Z-) □Ringnetværkstype(-H-)} □Europæisk boksskift(YBM){□ Tørskift □Olieskift} |
□ Olie-nedsænket transformer{□ Fuldt forseglet(-M-) □Olie-lejepude} □Amorf legeringstransformator{□Tør amorf □ Amorf olie} □ Speciel transformer{Ensretter, Ovn, Mine, Etc} |
|
Transformer grundlæggende datavalg
|
Brugsland: |
|
|
Fasenummer: |
□Tre-fase(S konventionel) □ Monofase □Andet() |
|
Frekvens: |
□50Hz(konventionel) □60Hz □ Andet() |
|
Transformer olie: |
□#25(konventionel) □#45(minimumstemperatur under -25 grader) |
|
Nominel kapacitet: |
□( )kVA Brugsbetingelser □Udendørs type □Indendørs type |
|
Højde: |
□Mindre end 1000m (konventionel) □1000-2000m □3000m以上 over |
|
Nominel spænding (Højspænding) |
□6kV □10kV □20kV □35kV □66kV □110kV □220kV □Andet() |
|
Nominel spænding (lavt tryk) |
□0,4kV □0,66kV □10kV □10,5kV □35kV □其他 Andet( ) |
|
Forbundet gruppe |
□Dyn11(konventionel) □Yyn0 □YNd11 □li0(enkelt-fase) □Andet() |
|
Impedans (%): |
□4 % □4,5 % □5,5 % □6 % □6,5 % □7,5 % □8 % □Andet( ) |
|
Spændingsreguleringstilstand |
□Spændingsregulering uden excitation(konventionel) □On-belastningsspændingsregulering(Z) |
|
Spændingsreguleringsområde |
□±2*2,5% □±5% □±3*2,5% □Andet() |
Valg af transformatortilbehør
|
□Blæser □Temperaturkontrol{□ Almindelig □Med 485 computerinterface} □Tørkasse{□ Almindelig stålplade □Aluminiumslegering » Rustfrit stål} □Beskyttelsesniveau for tørkasse(□IP20(konventionel) □IP( )} □Krav til tørkassehøjde{□Ingen □Krav[ ]} □ Kabeludgangstilstand for den tørre variable skal {□ Op-og-ud □ Op-og-ned □Ned-ind/NED-ud □Ned-ind/OP-ud □Ned-ind/ned/ned{{1}ind/ned{0} side-ud [□venstre □ højre-ud]} |
|
Note: 1. (Tørskiftekrav s 100kVA transformer inkluderer ikke ventilatorer, såsom ventilatorer, skal oplades 2. (Olieskift<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee) |
Andre særlige krav (ekstra gebyrer gælder nedenfor)
|
Tør transformer |
□Skal og bundplade{□Almindelig □Fuldt forseglet} □Rejsekontakt □Magnetisk lo □Nulsekvens transformer □Kobberstang til lavspændingskabinettet □Beskyttelsesnet □Belysning □100kVA eller mindre Ventilator □Støddæmper |
|
Olie-transformator |
□No.45 olie til ikke-lavtemperaturområder □Designet mærke på-belastningsspændingsregulator □400kVA og under lavspændingsudtag OABC fase med ledningsterminaler □630kVA eller derunder kræver temperaturkontrol □800kVA eller derunder Lavspændingsudtag fase 0 kræver ledningsterminaler □630kVA og derunder skal være udstyret med gasrelæ |
