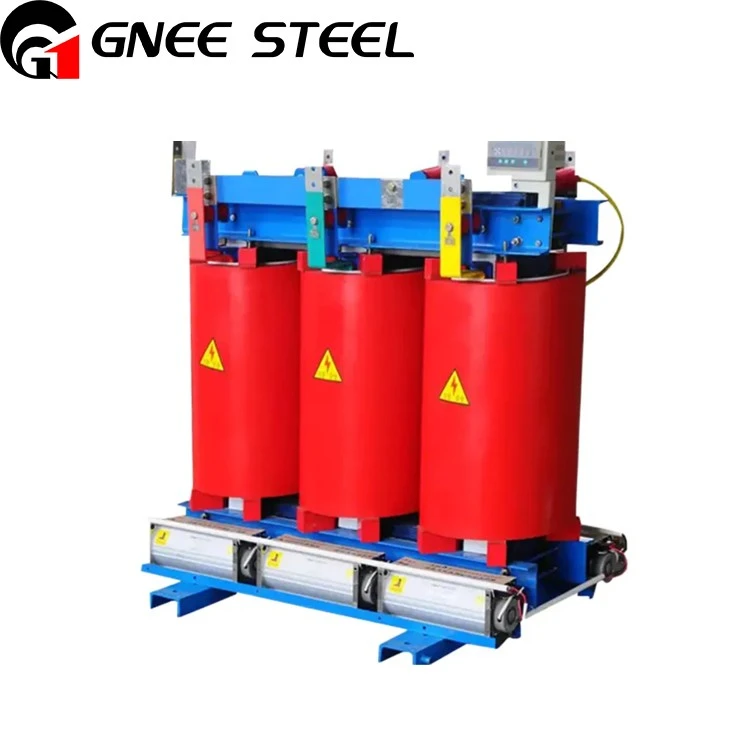

2500 kva 10 kV Dyn11 strømforsyningsfordelingstransformator
Beskrivelse
Tekniske parametre
Beskrivelse af strømforsyningstransformator
En distributionstransformator henviser til en slags stationært elektrisk apparat i distributionssystemet, der transformerer vekslende strøm (AC) spænding og strøm i henhold til loven om elektromagnetisk induktion og transmitterer AC -elektrisk energi. I nogle regioner kaldes effekttransformatorer med et spændingsniveau under 35 kV (for det meste 10 kV og derunder) "distributionstransformatorer". Det sted, hvor "distributionstransformatoren" er installeret, er også en substation. Transformatorer til distribution af strømforsyning er fortrinsvis installeret på poler eller udendørs på jorden.
2500 kva 10 kV Dyn11 strømforsyningsfordelingstransformatorvideo
Dyn11 Power Supply Distribution Transformer Parameter
| Gnee Electric kan give følgende typer af strømforsyningsfordelingstransformator: | |||||||||
| 30 kva tør type transformer | 400 kva 3 -faset tør type transformer | ||||||||
| 50 kva tør transformer | 500 kVA støbt harpiksfordelingstransformator | ||||||||
| 80 kVA støbt harpiksetype transformer | 630 kva støbt spiral tør type transformer | ||||||||
| 100 kVA tør type distributionstransformator | 800 kva tør støbt harpikstransformator | ||||||||
| 125 KVA støbt harpiks tør type transformer | 1000 kVA tør kerne transformer | ||||||||
| 160 kva støbt spiraltransformator | 1250 KVA Tørtype Elektrisk transformer | ||||||||
| 200 kVA indendørs tør type transformer | 1600 kva tør type strømtransformator | ||||||||
| 250 kVA trefaset tør type transformer | 2000 KVA Tørtypen trin op transformator | ||||||||
| 315 KVA indkapslet tør type transformer | 2500 KVA Tørtype Trædningstransformator | ||||||||
Betydningen af Dyn11 -strømforsyningsdistributionstransformatoren
"Dyn11" er en slags forbindelsesgruppe på 2500 kVA 10 kV Dyn11 strømforsyningsfordelingstransformatorviklinger.
Delta -forbindelse
"D" angiver, at den primære vikling er i Delta -forbindelse. I denne forbindelsestilstand danner den primære vikling en lukket trekantet sløjfe, og fasespændingen er lig med linjespændingen. Det er anvendeligt i nogle tilfælde, der kræver et højspændingsisoleringsniveau og en lav nul-sekvensimpedans.
Star Connection
"Y" angiver, at den sekundære vikling er i stjerneforbindelse, og det neutrale punkt trækkes ud. Den stjerne-tilsluttede sekundære vikling kan give en trefaset firetråds output, hvilket er praktisk til at levere strøm til belastninger med forskellige fasespændinger. På samme tid er det fordelagtigt at tegne det neutrale punkt til at realisere funktioner som jordbeskyttelse.
Vikling med 30 grader
"11" angiver, at linjespændingen for den sekundære vikling fører linjespændingen for den primære vikling med 30 grader. Antallet "11" opnås i henhold til urrepræsentationsmetoden. Tag den primære linjespændingsvektor som urhånden på uret, der er fastgjort til at pege på klokken 12, og den sekundære linjespændingsvektor som minuthånden. Antallet af det punkt, det peger på, er forbindelsesgruppemærket for viklingen.
Om os
18+ År med Transformer Manufacturing Experience
Gnee Steel Group
Gnee blev oprettet i 2008 og kan prale af 18 års ekspertise i transformatorfremstilling og eksport efter at have leveret over 50, 000 enheder globalt. Med et team af 200+ fagfolk og 20, 000 sqm faciliteter på tværs af Shijiazhuang, Xingtai og Anyang, udnytter vi strategiske placeringer for raw materialeadgang og supply kædeeffektivitet. Vores forpligtelse til innovation og kvalitet sikrer distribution og strømtransformator af høj kvalitet til forskellige industrier over hele verden.
Populære tags: 2500 kVA 10 kV DYN11 Strømforsyningsfordelingstransformator, Kina 2500 kVA 10 kV Dyn11 Power Supply Distribution Transformer Producenter, leverandører, fabrik
Send forespørgsel
