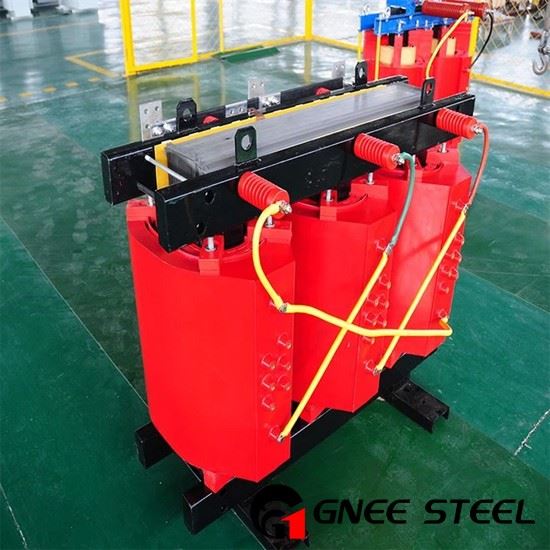

63 KVA Tør Type Transformer
Produktmodel: SCB13-63/10±2*2,5%-0.4
63 KVA Transformer Amps: 3,6A/90,9A
Nominel kapacitet: 63KVA
Nominel frekvens: 50Hz
Spændingsreguleringstilstand: ikke-excitationsspændingsregulering
Trykregulerende position: højtryksside
Spændingsjusteringsområde: 10KV±2*2,5%
Vægt af 63 KVA Transformer: 480 kg
Beskrivelse
Tekniske parametre
GNEE Transformer af stålstøbt harpiks
63 KVA Dry Type Transformer er sikker, flammehæmmende og brandsikker og kan installeres direkte i lastcentret. Vedligeholdelsesfri og nem at installere. Den har en god fugtsikker ydeevne og kan sættes i drift uden fortørring efter nedlukning. Den har lavt tab, lav delvis afladning, lav støj og kan fungere ved 120 % nominel belastning under tvungen luftkøling. Vi har et komplet temperaturbeskyttelseskontrolsystem for at give pålidelig garanti for sikker drift af transformeren.
tør type distributionstransformator
SCB13 63 KVA tørtype transformatormaterialeliste
|
Materialenavn |
Materiale |
Kvalitetsegenskaber |
|
Silicium stålplade |
Splinterny højkvalitets kornorienteret koldvalset siliciumstålplade med høj magnetisk permeabilitet |
Koldvalset siliciumstålbånd har fordelene ved lille størrelse og let vægt, når det bruges til at fremstille transformere på grund af dets høje magnetiske permeabilitet og lave tab. |
|
Spole |
Kobber |
Kobberindholdet er 99,9%. Staten foreskriver, at kobberrenheden, der anvendes af elektrikere, skal være over 99,5 %. Messing kan bruges i små strømtransformere, og dets brug er ukvalificeret og ulovligt. Derudover vil brug af messing som transformatorspole øge kobbertabet (belastningstab) og reducere transformatorens effekt. |
|
samleskinne |
||
|
Isolerende olie |
Naphthenisk mineralolie |
Ren og gennemsigtig væske, fri for sedimenter, suspenderede mekaniske urenheder og bomuldslignende stoffer. Tilstedeværelsen af ringere olie eller sekundær olie fremskynder ældningen af transformeren, gør den høj, tilbøjelig til kortslutning og udbrænding og har en kort levetid. |
|
Isolerende papir |
Kraftpapir/NOMEX isoleringspapir |
Isolerende papir er en vigtig del af transformatoren. En af hovedårsagerne til transformatorens ældning og udbrænding er brugen af dårligere isoleringspapir, som er tilbøjelig til bueforstyrrelser og forkorter dens levetid. |
|
Epoxyharpiks |
High epoxy value (>40) 6101 epoxyharpiks |
F/H-klasse temperaturmodstand 155 grader / 180 grader. Tekniske indikatorer såsom temperaturmodstand, trykmodstand, hårdhed, krympning, vandabsorption, glasovergangstemperatur, bindingsstyrke og trækstyrke er meget kritiske for isolerings- og hældekvaliteten af transformatorer af tør type. |
|
Elektrisk træ |
bøgetræer |
Stærk isoleringsevne og høj trækstyrke. |
Tør transformator funktion
1. Spolen er viklet med kobbertråd eller folie, forstærket med glasfiber, og epoxyharpiks vakuumtørres, afgasses og affugtes uden fyldstoffer og støbes som helhed. Det har høj mekanisk styrke, kortslutningsmodstand og stærk slagfasthed.
2. Den første ende af højspændingsviklingen og den midterste hane vedtager en kobberindlejret indlejret struktur, som har god stivhed, letter gearjustering og er smuk og pæn.
3. Jernkernen er lavet af højkvalitets kornorienterede koldvalsede siliciumstålplader med 4-graders fuldt skrå flertrinssamlinger. Overfladen er belagt med harpiksisolerende belægning, som er fugtafvisende, rustfast og støjdæmpende.
4. Elastiske dele bruges til at klemme jernkernen, klemmer og spoler for at holde spolerne i en stabil og komprimeret tilstand for at reducere støj.
5. Transformatoren er designet til at være selvkølende. En langsgående ventilationskanal er reserveret inde i væggen af den integreret støbte høj (lav) spændings spole cylinder. Den kan udstyres med en tvungen luftkøleanordning (køleventilator). Efter brug af tvungen luftkøleanordning kan udgangskapaciteten øges med 20 %.
6. Udstyret med en temperaturregulator placeres en platinmodstand (Pt100) i det præ-indlejrede hul på toppen af lavspændingsspolen. Den overvåger temperaturstigningen i transformatorviklingen, starter og stopper automatisk køleventilatoren og har fejlalarm, overtemperaturalarm og overtemperaturudløsningsfunktioner for at give en pålidelig overbelastningsbeskyttelsesanordning til tørtransformatoren og derved forbedre sikkerheden ved den tørre transformatordrift.
tør type transformer fabrik
