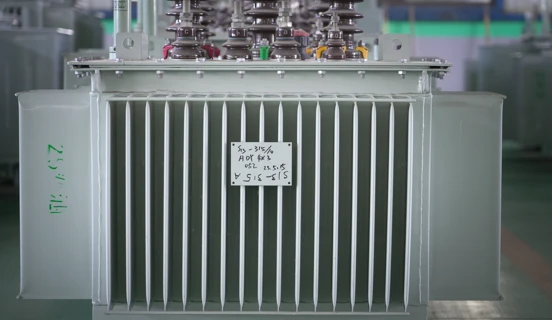

500 kVA 11kV/0,4kV olie-fyldt elektrisk distributionstransformator – direkte fabriksforsyning

Denne 500 kVA olie-nedsænket tre-fasefordelingstransformatorer konstrueret til at levere pålidelig spændingskonvertering til kommercielle, industrielle og offentlige applikationer i hele Nordamerika og Europa. Målt til 500 kVA, denne mellemspændingstransformator (MV) understøtter stabil nedstigningsdrift fra 11 kV til 0,4 kV, hvilket gør den til den ideelle løsning til lav-belastningscentre såsom kommunale elnet, logistikparker, boligtransformatorstationer og produktionsanlæg.





Den har en robust 11 kV delta-forbundet primærvikling og en jordet stjerne-forbundet 0,4 kV sekundær udgang. Brugerdefinerede spændingskonfigurationer (f.eks. 10,5 kV/415 V eller 12 kV/400 V) er tilgængelige for at overholde lokale distributionskoder i USA, Storbritannien, Canada, Tyskland, Frankrig og andre regioner. Kernen er konstrueret med koldt-valset korn-orienteret (CRGO) siliciumstål for at minimere jerntab, mens kobberviklingerne med høj-ledningsevne sikrer lav temperaturstigning og optimeret kortslutningsmodstandsevne.



Anbragt i en vejrbestandig, hermetisk forseglet ståltank fyldt med afgasset mineralsk isoleringsolie, er denne 500 kVA olie-nedsænket transformer velegnet til både indendørs og udendørs installation. Standard ONAN (Oil Natural Air Natural) kølesystemet muliggør støjsvag, lav-vedligeholdelsesvarmeafledning med valgfri radiatorudvidelser til miljøer med høje-temperaturer. Alle GNEE-produkter overholder standarderne IEC 60076, ANSI C57, CSA C2.1 og EN 50588. Hver 500 kVA MV-transformator gennemgår rutinetest, herunder vektorgruppeverifikation, impulsmodstand, temperaturstigning og isolationsmodstandstest, for at sikre langsigtet{12}}netpålidelighed og sikkerhed.



Vi tilbyder OEM- og ODM-tjenester, der understøtter tilpasset branding og masseproduktion til EPC-entreprenører og regionale strømleverandører over hele verden. GNEEs kernemarkeder omfatter USA, Canada, Storbritannien, Tyskland, Frankrig, Holland, Spanien, Italien, Portugal og Australien.



Uanset om det driver nye kommercielle udviklinger, opgraderer distributionsinfrastrukturen eller integrerer ren energi i nettet, leverer 500 kVA distributionstransformeren den pålidelige kvalitet og fleksibilitet, dit projekt kræver.



Få flere oplysninger:400 kVA Step-Down Oil-Immersed Distribution Transformer, 13,8 kV til 480Y/277 V, ANSI-kompatibel

✅️Oversigt over 500 kVA 11 kV/0,4 kV olie-nedsænket distributionstransformator

Den 500 kVA 11 kV/0,4 kV olie-sænkede distributionstransformator er en MV step-ned-enhed designet til at levere lav-strøm til bolig-, erhvervs- og lette industribelastninger. Konstrueret til pålidelig,-stabil drift, sænker den primære distributionsspænding (typisk 11 kV) til en 400 V (eller 415 V) trefaset udgang til brug i lokalt net. Hver enhed overholder IEC-, IEEE-, ANSI- og EN-standarderne og er velegnet til udendørs eller pad{13}}monteret installation.



✅️Standardvurderinger af 500 kVA MV-transformeren

Vores 500 kVA distributionstransformatorer har standardindgangsspændinger såsom 11 kV, 10 kV eller 13,8 kV og sekundære spændinger på 400 V eller 415 V. De fås med to vektorgruppekonfigurationer-Dyn11 og Yyn0, der kan tilpasses til regionale nettopologier. Alle enheder er udstyret med et ONAN kølesystem, olietemperaturovervågning og overbelastningsbeskyttelse i overensstemmelse med IEC 60076 og IEEE C57 standarder.



✅️Anvendelser af 500 kVA Step-Down Transformer

Den 500 kVA olie-nedsænkede transformator er meget udbredt i bystationer, industriparker, kommercielle komplekser, hospitaler, skoler og elektrificeringsprojekter i landdistrikter, og fungerer som en kritisk komponent for konvertering af MV til lav-net. Den kan modstå konstante belastninger og mindre overspændinger med høj dielektrisk styrke og fremragende miljøtilpasningsevne.



✅️Transformer dimensioner og rumplanlægning

Den typiske 500 kVA 11 kV/0,4 kV transformer har et kompakt fodaftryk: cirka 1,5–2,2 meter i længden, 1,1–1,3 meter i bredden og 1,5–1,8 meter i højden, med nøjagtige dimensioner afhængig af kølemetoder og tilbehør. Vi leverer basis- og løftetegninger til støtte for civilingeniør- og layoutdesign til dine distributionsprojekter.





✅️Vægt og transport af 500 kVA olie-nedsænket transformer

Tørvægten af ​​en 500 kVA olie-transformator er typisk omkring 1.200-1.600 kg, mens forsendelsesvægten (inklusive olie og konservatortank) kan overstige 2.000 kg. Alle enheder er designet til håndtering med gaffeltruck eller kran, med tydeligt markerede løfteøjer og transportbeslag. Forsendelsesmuligheder omfatter lastbil, container eller flad reol, baseret på leveringskrav.



✅️Prisovervejelser for 500 kVA distributionstransformeren

Prisen på en 500 kVA distributionstransformator varierer baseret på kernetype (CRGO siliciumstål eller amorft stål), viklingsmateriale (kobber eller aluminium), valgmuligheder for trinkobler og regionale overholdelseskrav. Standardprisen fra -fabrik er USD 7.000 til 12.000, med tilpasningsbare terminaler, bøsninger og kabinetter tilgængelige efter anmodning.



✅️Indlæs strøm og teknisk reference

Brug formlen:Strøm (A)=(kVA × 1000) / (√3 × Spænding). For en enhed med en 400 V udgangsspænding og 500 kVA nominel effekt er fuldlaststrømmen ca. 721 A. Vi leverer typeskiltdata og sekundære strømspecifikationer til valg af strømtransformer/relæ og kalibrering af beskyttelsesenhed.



✅️500 kVA Transformer Installationsvejledning

Transformatoren skal installeres på en betonpude eller -sokkel med jordingssystemer, oliebeholdere og overspændingsafledere. Vores transformere er udstyret med olieaftapningsventiler, termometerlommer, olieniveauindikatorer og jordingsklemmer, der overholder relevante koder for forsynings- eller industrilokaler. Valgfri-idriftsættelse og isolationsmodstandstesttjenester er også tilgængelige.



✅️Tankkonstruktion og beskyttelsesfunktioner

Hver 500 kVA-enhed inkluderer en hermetisk forseglet ståltank med en rusthæmmende belægning- og svejsede samlinger. Nogle modeller er også udstyret med en konservatortank med silicagel-udluftning, overtryksventil samt temperatur- og oliestandsmålere. Interne beskyttelsesanordninger omfatter viklingstemperaturdetektorer med et valgfrit Buchholz-relæ til forbedret fejlovervågning.



✅️Spændingsklasser og vektorgrupper, der kan tilpasses

Standard primær spænding: 11 kVSekundær spænding: 400 V eller 415 VFælles vektorgrupper: Dyn11, Yyn0 eller YNd11, valgt ud fra krav til jording og harmoniske.Tapskiftere (±2,5% eller ±5%) er tilgængelige til spændingsregulering for at tilpasse sig forskellige belastningsprofiler.



✅️Kobber vs. aluminium viklinger til 500 kVA transformere

Kobberviklinger tilbyder højere termisk modstand og overlegen kortslutningsmodstandsevne, mens aluminiumsviklinger er lettere og mere omkostningseffektive-. Begge viklingstyper fremstilles ved hjælp af automatiske lagviklingsmaskiner, vakuumtørring og flerlagsisoleringsprocesser, der overholder IEC- og IEEE-standarderne.



✅️Transformereffektivitet og kernetab

Vores 500 kVA distributionstransformatorer leverer en typisk fuld-effektivitet på over 98,8 %. Ingen-belastningstab er cirka 700-900 W, med belastningstab kontrolleret under 6.000 W. Vi bruger CRGO siliciumstållamineringer og optimerer magnetisk fluxvejdesign for at reducere de samlede ejeromkostninger.



✅️Standarder og kvalitetscertificeringer

Alle transformere er fremstillet i overensstemmelse med IEC 60076, ANSI C57, CE, ISO 9001 og CSA standarder. Factory Acceptance Test (FAT), impulstest og temperaturstigningstest udføres før levering. Valgfrie certificeringer omfatter UL, GOST og UKCA for at opfylde internationale implementeringskrav.



✅️Global levering og support

Vi eksporterer 500 kVA olie--nedsænkede distributionstransformatorer til Nordamerika, Europa, Sydøstasien, Mellemøsten og Afrika. Vores globale logistikteam sikrer kompatibel emballage, omhyggelig ruteplanlægning og toldbehandling. Derudover yder vi teknisk support og garantiydelser gennem vores globale netværk af partnere.



✅️Relaterede distributionstransformerløsninger

• 250 kVA 11 kV/0,4 kV olie-Nedsænket transformer|IEC/ANSI-kompatibel
• 630 kVA 10 kV til 400 V distributionstransformer|Dyn11 Vector Group
• 750 kVA 11 kV/0,4 kV olie-Nedsænket transformer|Kompakt design, høj effektivitet
• 800 kVA Pad-Monteret transformer|Udendørs vurderet, CSA-certificeret
• 1000 kVA 13,8 kV/0,4 kV Transformer|Velegnet til let industri
• 1500 kVA 11 kV/415 V Distributionstransformator|Til tung industriapplikationer
• 1600 kVA kobber-Sårtransformer|Høj effektivitet, intelligent design



Få mere:Power Transformers: Definition, typer og applikationer





Hvorfor vælge 500 kVA 11 kV/0,4 kV olie-nedsænket MV distributionstransformator?

GNEEs 500 kVA distributionstransformator er konstrueret til pålidelig drift af kommunale elnet, kommercielle bygninger og industrielle distributionssystemer. Denne olie-nedsænkede MV-trin-transformer sikrer stabil spændingslevering fra hovedføderen (11 kV) til slut-brug af lav-lavspændingsapplikationer (400 V/415 V), hvilket muliggør sikker og effektiv strømfordeling på tværs af industrier.



Optimeret til medium-spændingsfordeling

Denne 500 kVA 11 kV/0,4 kV transformer er en kritisk komponent til at nedtrappe netspændingen for at imødekomme lokale belastningskrav. Ideel til hospitaler, kommercielle distrikter og infrastrukturanlæg sikrer den minimalt spændingsfald og stabil strømforsyning selv under belastningsudsving.



Holdbart olie-nedsænket design med dokumenteret køleydelse

Denne transformer er anbragt i en hermetisk forseglet olie-beholder og afkølet af naturlig olie- og luftkonvektion (ONAN) og kan modstå barske indendørs og udendørs miljøer. Robuste bøsninger, anti-korrosive belægninger og køleplader sikrer lang-, lav-vedligeholdelsesdrift.



Fuldt i overensstemmelse med globale elektriske standarder

Hver 500 kVA distributionstransformator er designet og testet i overensstemmelse med IEC 60076, IEEE C57, ANSI og EN standarder og bærer CE-mærket. CSA- eller UL-certificeringer er også tilgængelige for at opfylde internationale markedskrav. Produkterne er ledsaget af Factory Acceptance Test (FAT) og typetestdokumentation.



Konfigurerbar til regionale net- og belastningskrav

Uanset om det er til nordamerikanske eller europæiske strømsystemer, tilbyder vi tilpassede primære/sekundære spændinger (10 kV–13,8 kV / 400 V–415 V), flere vektorgruppemuligheder (Dyn11, Yyn0, YNd11) og faste eller slukkede-kredsløbsafbrydere til ±2,5 % eller ±5 % spændingsregulering



Effektiv levering og teknisk support

Takket være strømlinede produktionsprocesser og komponentindkøb sikrer vi hurtige leveringstider (6-10 uger) og tilbyder dør-til--dør-levering på tværs af USA, Canada, Storbritannien, Tyskland, Frankrig og andre regioner. Vores team af eksperter leverer tekniske tegninger, installationsvejledninger og applikationssupport.



Anmod om et tilbud





Anmod om et tilbudtil din 500 kVA oliefyldte-transformator i dag - uanset om det er til bystationer, kommercielle bygninger eller vedvarende sammenkoblingspunkter. GNEE leverer ensartet kvalitet, fleksible konfigurationer og konkurrencedygtige priser til alle dine 500 kVA elektriske transformatorbehov.



500 kVA 11kV/0,4kV olie-fyldt elektrisk distributionstransformatorTekniske specifikationer

Ingen.	Punkt	Specifikation	Bemærkning
1	Power Rating	500 kVA	Standardområde: 100 kVA – 2500 kVA olie-sænkede distributionstransformatorer
2	Primær spænding	11 kV (Delta)	Fås også: 6,6 kV, 10,5 kV, 13,2 kV, 15 kV, 22 kV
3	Sekundær spænding	0,4 kV (Wye jordet)	Valgmuligheder: 0,415 kV, 0,33 kV, 0,208 kV baseret på lokale standarder
4	Fase	Tre-faset	Velegnet til brug, kommerciel og kommunal netbrug
5	Kølingstype	ONAN (Oil Natural Air Natural)	Effektiv passiv køling til bymæssige eller landlige installationer
6	Kernemateriale	CRGO silicium stål	Minimerer jerntab og forbedrer den magnetiske ydeevne
7	Isoleringsvæske	Elektrisk mineralolie	IEEE/IEC-kompatibel med fremragende termisk stabilitet
8	Temperaturstigning	55 grader / 65 graders muligheder	Overholder nordamerikanske og europæiske krav
9	Indkapslingstype	Udendørs forseglet tank, IP44/IP54	Rust-resistent, anti-korrosionsbelægning, manipulationssikkert-design
10	Standarder	IEC 60076, ANSI C57, CSA, EN 50588	Opfylder EU og nordamerikanske netoverholdelsesstandarder
11	Certificeringer	CE, UL, CSA, cUL, RoHS, ISO	Tredje-test af sikkerhed og ydeevne
12	Tilslutningstype	Delta – Wye jordet (standard)	Tilpassede konfigurationer: Delta-Delta, Wye-Wye osv.
13	Ansøgninger	Industriparker, datacentre, lokale understationer	Udbredt i Canada, Storbritannien, Tyskland, Spanien, Portugal
14	Beskyttelsesanordninger	Oliestandsmåler, trykventil, tempmåler	Valgfrit: overspændingsafledere, drænventil, PRV
15	Dimensioner & Vægt	Kan tilpasses	Vægt ~1200–1500 kg afhængig af spec
16	Energieffektivitet	DOE 2016 og EU Eco Design-kompatibelt	Reducerer driftstab og kulstofemissioner
17	Installationsmetode	Pad-monteret eller stang-monteret	Inkluderer løfteøjer og glidefod til transport
18	Omgivende temperaturområde	-25 grader til +45 grader	Arctic-klare versioner tilgængelige til -40 grader
19	Totalt transformatortab	Mindre end eller lig med 1,6 % ved fuld belastning	Designet til langsigtet-lav-drift
20	Intet-belastningstab	Mindre end eller lig med 0,3 % af den nominelle kapacitet	Hjælper med at forbedre energibesparelser under tomgang
21	Belastningstab	Mindre end eller lig med 1,25 % af nominel effekt	Optimeret til kontinuerlig lastfordeling
22	Impedans	5,5 % typisk	Brugerdefineret område: 5% – 7% afhængigt af design
23	Kort-kredsløbsstyrke	Tåler 25 kA i 2 sek	Mekanisk integritet under fejlforhold
24	Isoleringsklasse	Klasse A (105 grader)	Klasse F eller B tilgængelig for højere ydeevne
25	Vindingsmateriale	Kobber (standard) eller aluminium	Kobber foretrækkes til lavere tab og længere levetid
26	Tryk på Skifter	±2 x 2,5 % rabat-Circuit Tap Changer	OLTC tilgængelig for automatisk spændingsjustering
27	Bøsninger	Porcelæn efter ANSI standarder	Polymerbøsninger fås til hårde klimaer
28	Køleolievolumen	Ca.. 350–400 liter	Afhænger af den endelige tankstørrelse og -klassificering
29	Transformers levetid	25-30 år i gennemsnit	Designet til applikationer med høj-pålidelighed
30	Støjniveau	Mindre end eller lig med 58 dB ved 1 meter	Byvenligt-akustisk design
31	Garanti	2 års standard	Valgfri 5 års forlænget support
32	Leveringstid	30-45 dage	Hurtig levering via sø- eller luftfragt
33	Brugerdefineret leveringstid	60-75 dage	Skræddersyede builds efter projektspecifikationer
34	Prisklasse	Kontakt for tilbud	Baseret på kobberindhold, specifikationer og certificeringsniveau
35	Oprindelsesland	Kina	CE/UL/CSA-certificeret direkte fremstillingsforsyning
